YJV電纜,即交聯聚乙烯絕緣聚氯乙烯護套電力電纜,具有的熱機械性能、優異的電氣性能和耐化學腐蝕性能,還具有結構簡單,重量輕,敷設不受落差限制等優點,是千家萬戶輸送電力的主干線,廣泛應用于城市電網、礦山和工廠等場所。
在實際工程中,可根據電線電纜在不同環境和條件下的長期允許的載流量,選擇不同型號的電纜,并確定所需電纜的數量和電纜的敷設形式。因此,計算電纜的長期允許載流量具有十分重要的意義。一般銅導線載流量導線的安全載流量是根據所允許的線芯溫度、冷卻條件、敷設條件來確定的。 一般銅導線的安全載流量為5~8A/mm2,鋁導線的安全載流量為3~5A/mm2。
一、或者,我們可以通過兩個載流量的口訣來計算不同規格電纜的載流量。
口訣一:十下5,百上2,二五三五43界,70,95兩倍半。穿管溫度8,9折,裸線加一半,銅線升級算。
這個口訣是對應的鋁線在明敷25°的條件下設定的,而且沒有考慮到導線長度等因素。10平以下乘以5,百平以上乘以2,但是25平和35平是四倍三倍的分界線。比如導線是16平的,正好處在10平和25平之間,所以應該乘以4。如果導線截面積處在35平到百平之間就乘以3,70、95這兩個規格直接乘以2.5。如果導線穿管載流量再乘以0.8,如果溫度超25°載流量再乘以0.9,如果兩種因素都存在,我們一般是直接乘以0.7。裸線的散熱能力非常好,所以載流量多加一半。銅線直接升級算的意思就是16平的銅線我們可以算25平的鋁線載流量,正好比鋁線大一個規格。
例如:25平的鋁線根據口訣應該是乘以4,所以載流量對應100A
口訣二:二點五下乘以九,往上減一順號走。三十五乘三點五,雙雙成組減點五。
條件有變加折算,高溫九折銅升級。穿管根數二三四,八七六折滿載流。
注意:這個也是鋁線的估算口訣
常見規格:1、1.5、2.5、4、6、10、16、25、35、50、7O、95、l20、150、185
我們參照上面的常見規格來理解,2.5平以下的鋁線直接乘以9就是對應的載流量,往上減一順號走意思是:4平鋁線載流估算應乘以8,如果是6平就乘以7依次順號減,如果是25平正好乘以4。35平的鋁線載流直接乘以3.5,50/70是一組乘以3、95/120是一組乘以2.5依次雙雙成組減點5。溫度超25°再乘以0.9,如果線管里穿2根導線載流量再乘以0.8,穿3根導線就乘以0.7,穿4根載流量就乘以0.6。穿線太多散熱能力越差,銅線的算法也是升級算。
根據此口訣:25平的鋁線載流量也是100A
導線的載流量與導線截面有關,也與導線的材料、型號、敷設方法以及環境溫度等有關,影響的因素較多,計算也較復雜。各種導線的載流量通??梢詮氖謨?cè)中查找。但利用口訣再配合一些簡單的心算,便可直接算出,不必查表。
二、YJV及YJV22電力電纜載流量表:
1、YJV0.6/1KV低壓電纜空氣中明敷載流量:

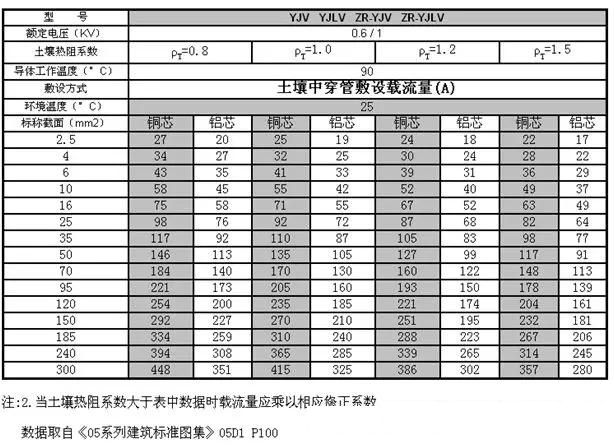

2、YJV0.6/1KV低壓電纜在土壤中穿管載流量:

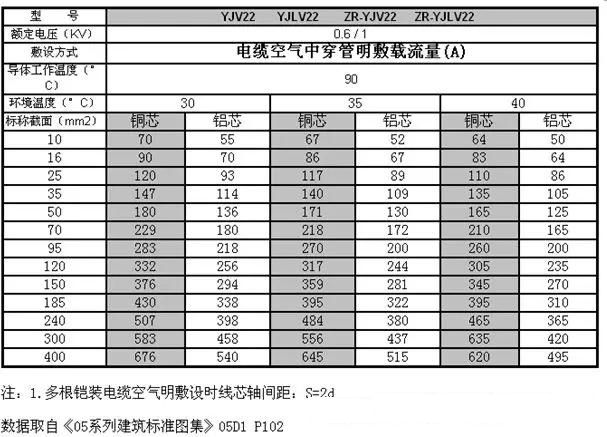

3、YJV22鎧裝-低壓電纜空氣中明敷載流量:

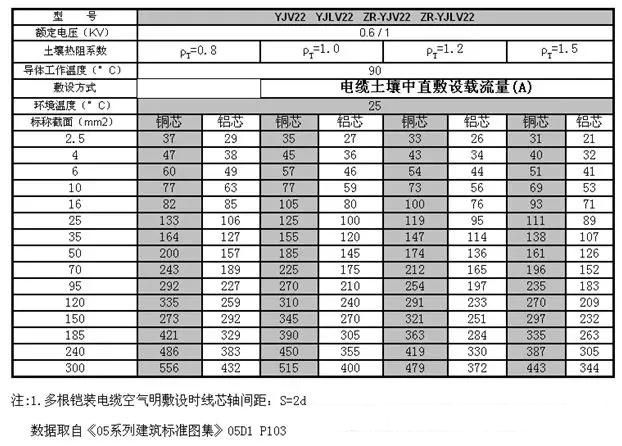

4、YJV22鎧裝-低壓電纜在土壤中直敷載流量:

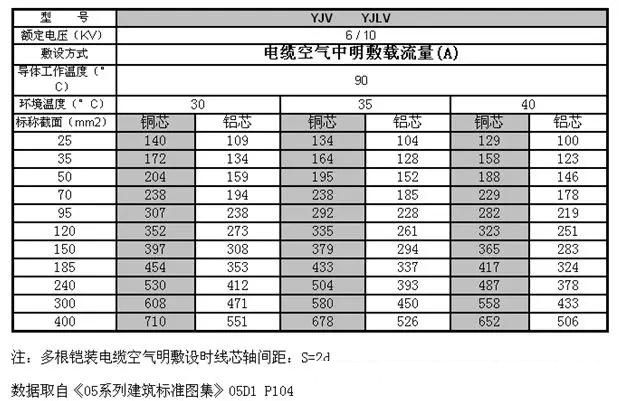

5、YJV22 6/10kv鎧裝-電力電纜空氣中明敷載流量:

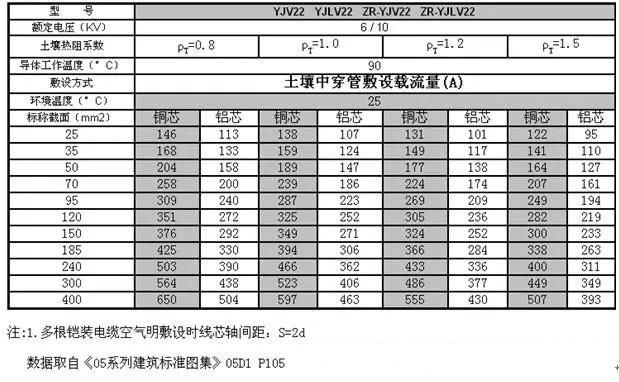

6、YJV226/10kv鎧裝-電力電纜在土壤中穿管載流量:
