控制電纜是電力電纜之外使用比較廣泛電纜線種類，了解控制電纜的編號有利于正確應用控制電纜，鄭州電纜廠-河南太平洋線纜帶你了解控制的編號：

控制電纜的屬性主要是回路的屬性，目前二次設計有如下回路：電流、電壓、控制、信號、切換、閉鎖等，每一個都建議用字母表示。所以具體表示如下：

1、設備位置序位號規則

主控室屏柜間連接對應無號優先順序位。附屬位為4和5，其中間隔二次屏柜之間的連接附屬位為4，如：保護和保護之間，保護和間隔測控之間；間隔設備與綜合公用設備連接對應附屬位為 5，如：間隔保護和母線保護、PT并列、故障錄波、GPS等；綜合設備與其本體對應的公用測控間用附屬位 4表示，如：母線保護和公用測控，PT并列和公用測控之間。

個電壓等級對應位為1，主要用于主控室至配電裝置（以下同理）；配電裝置設備附屬位為6，端子箱與間隔設備間聯線用附屬位控制編號。

個電壓等級對應位為2；配電裝置設備附屬位為7。

第三個電壓等級對應位為3；配電裝置設備附屬位為8。

主變壓器本體對應順序位為0，配電裝置設備附屬位為9，附屬設備包括風冷箱、本體機構箱、有載調壓機構箱、主變端子箱、中性點刀閘、間隙電流互感器等。

在變電站電氣二次設計中，二次回路編號和控制電纜編號都有一定的規定，通過規范規定、設計手冊和一些工程設計實踐總結而來，這些規定對電氣二次圖紙?jiān)O(shè)計起到規范性、便利性的作用。下面是電氣二次回路編號和控制電纜編號的規定性總結，了解這些規定，有助于從事電氣二次回路的設計師良好設計習慣的養成。

1. 回路編號：(全部單號為正極性如01，雙號為負極性如02)

－微機系統數字量：D001~D999,連續使用；公共端D001，D002；

－模擬量回路（變送器輸出）：A001~A999,連續使用；

－信號及其他回路：701～799的單號，公共端701和 702;

或7011～7999的單號.公共端 7011和7012；

－DC保護回路：01～099；或 011～029；031～049 ；051～069；

－DC控制電纜回路：合閘：103～131， 203～231，303～331 ；

跳閘：133～149，233～ 249，333～349；

合閘監視回路：105，205，305；

跳閘監視回路：135，235，335；

－AC電流回路：LH-TA：A401,B401,C401,N401;

1LH-1TA：A411,B411,C411,N411;

4LH-4TA：A441,B441,C441,N441;

－AC電壓回路：

－切換后的AC電壓回路：(用于雙母線系統，用于電度表回路加’)

6kV~11 kV: A760,B760,C760,L760,S760,N600;

20kV~22 kV: A720,B720,C720,L720, S720,N600;

33kV~35 kV: A730,B730,C730,L730, S730,N600;

110kV~132kV: A710,B710,C710,L710, S710,N600;

220kV~230kV: A720,B720,C720,L720, S720,N600;

500kV: A750,B750,C750,L750, S750,N600;

2．控制電纜編號：

－控制室內： 130～149； －控制室至配電裝置：101～ 129；

－6kV~11 kV配電裝置內： 150～159

－20kV ~22 kV配電裝置內： 160～169

－33kV~35 kV配電裝置內： 170～179

－110kV~132kV配電裝置內：180～189

－220kV~230kV配電裝置內：190～199

－330kV~500kV配電裝置內：180～189（ 500kV變電站一般無110kV）

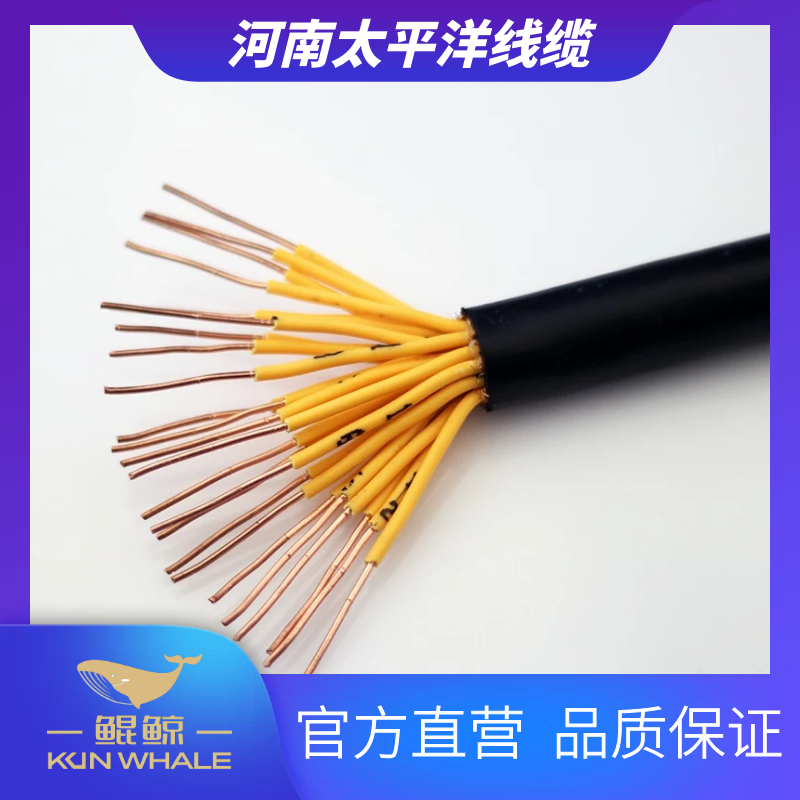

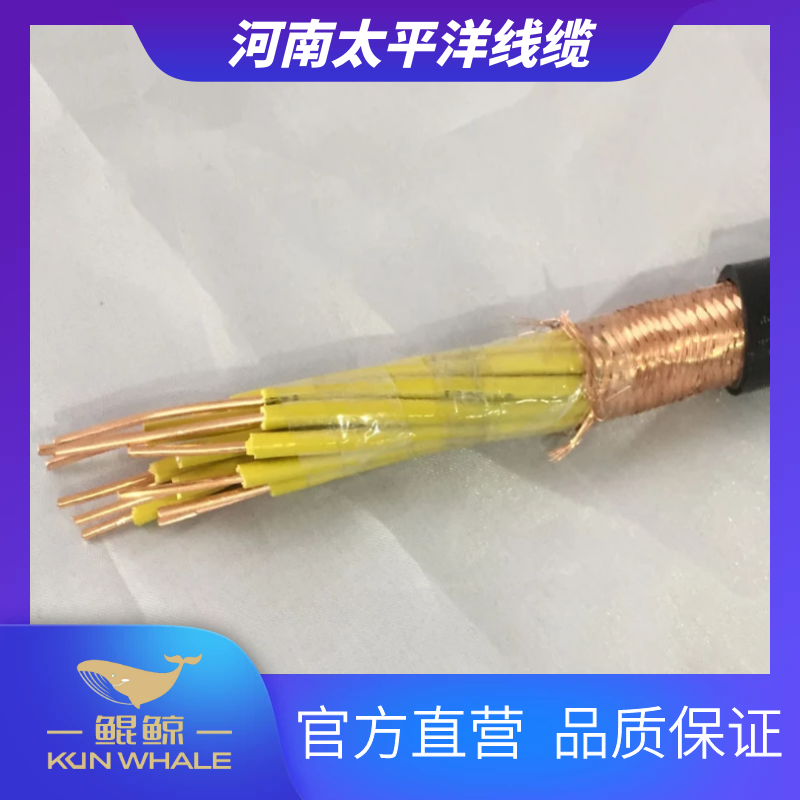

以上就是控制電纜的編號，希望能幫助到您，鄭州電纜廠-河南太平洋線纜生產供應控制電纜、屏蔽控制電纜、阻燃控制電纜、鎧裝控制電纜等各種規格型號的控制電纜，支持定做，量大從優，歡迎詢價采購！詳情：15838252668
