鄭州電纜廠告訴你高壓電纜、低壓電纜的選擇標準和方法

纜索截面的一般原則。

為保證供電安全、經濟、技術合理，導線截面應按照以下原則確定：

(1)根據允許長時的負載電流來選擇導線截面。在長時間大負荷下，導線不會過熱，也就是不超過導線長時允許的溫度。

(2)根據允許電壓損失來選擇導線截面。給受電方施加足夠的電壓以保證供電質量。

(3)根據經濟電流密度選取導線截面。因此，可以降低每年的輸電線運行費用，以實現經濟供電。

(4)根據機械強度選取導線截面。運行或安裝過程中，應避免斷線，或因壓花損壞電源，保證供電安全運行。

(5)根據短路熱穩定性條件選擇導線截面。導體在經過短路電流時不會超過它的允許短時間的溫度。

電線電纜截面的選擇。

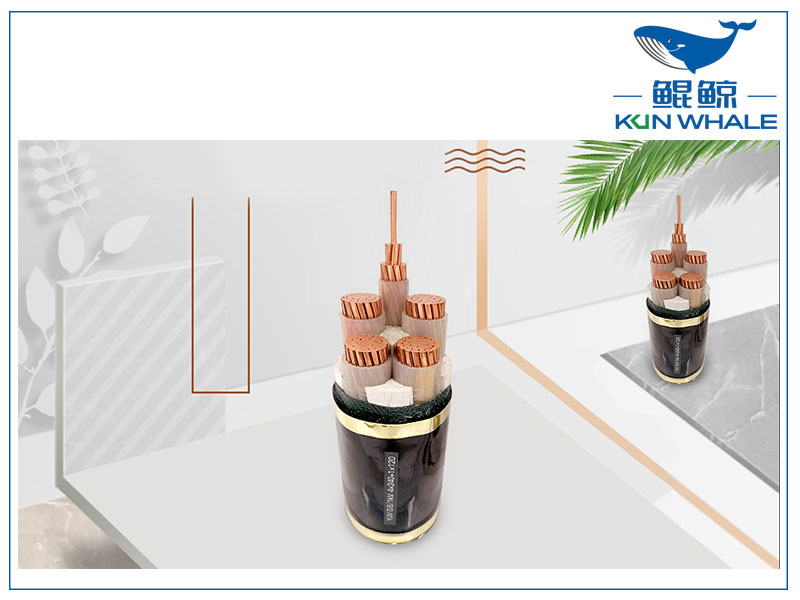

(1)低壓電纜的選型。

對負載電流大、線路長的干線電纜，失壓是主要矛盾，應按正常工作時的容許電壓損失對其進行初選。對頻繁移動的橡膠套索分支，其截面應按機械強度先選擇。對電流雖大，但線路較短，且不頻繁移動的電纜，應采用長時允許電流對其截面進行初選。初步選擇的電纜截面尺寸也應根據其他條件加以檢驗。由于低壓電網短路電流較小，保護裝置一般是瞬間動作，因此短路時熱穩定性一般都能滿足要求，可以不需要考慮。但采用熔斷器保護時，熔體的額定電流應與電纜的截面配合，否則將導致電纜過熱。如果是主干電纜，則不需要進行機械強度校驗。在低電壓電纜截面時，一般不選用經濟電流密度。由于低電壓線短，年用時少，對供電的經濟影響不大。

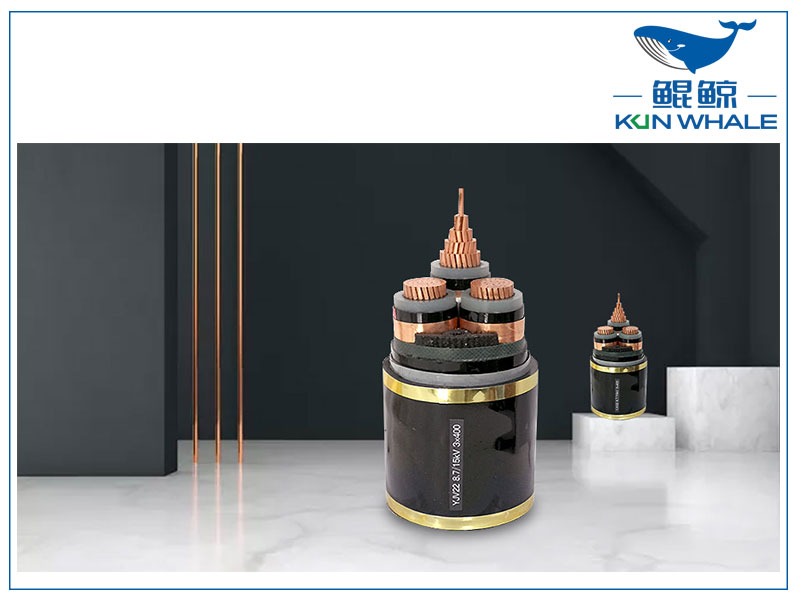

　(2)高壓電纜截面的選取。

因為電纜的散熱性較差，高壓線路短路電流又很大，所以在短時間內短路電流通過時，會使電纜芯線的溫度超過其絕緣材料允許的短期溫度，從而受損。因此，高電壓電纜必須考慮短路熱穩定性。通常高壓電纜的截面按經濟電流密度選擇，長允許電流，允許電壓損耗，短路時熱穩定狀態的檢查。由于高壓電纜由于不頻繁移動，且多為鎧裝電纜，其自身的機械強度較高，因此高壓電纜無需校驗機械強度。

選擇低壓電纜主芯線截面。

在低電壓下，電纜的主芯線截面應滿足下列條件：

(1)正常工作時，電纜芯線的實際溫度不能超過電纜長時允許的溫度，因此應流過電纜較大長度時的工作電流不能超過其允許持續電流。

(2)正常工作時，供電網所有電動機的端電壓均為額定電壓的95%~105%，對于極遠的個別電機，允許偏移8%—10%。

(3)距離遠，大功率電機在重負荷時應能正常起動，且起動機有足夠的吸持電壓。

(4)選擇的電纜截面必須符合機械強度要求。

選擇高壓電纜主芯線截面。

(1)選用以經濟電流密度為單位的電纜截面，對于輸送容量大、年較大負荷利用小時數高的高壓電纜，尤其要根據經濟電流密度對電纜截面進行經濟電流密度計算。

(2)用較大的持續負載電流校驗電纜截面.如果給一個設備供電，可以根據設備的額定電流校驗電纜截面.

(3)對當系統以較大方式運行時出現的三相短路電流進行校驗，一般子纜優端(即饋出變所母線)選擇短路點。井下主變電站饋出線截面較小，如采用鋁芯電纜時，應不小于50mm2；

(4)在正常負荷和有進綜采工作面電纜出現故障時，應由校驗電纜失壓。

(5)用于接通變電所的電纜固定敷設的高壓電纜型號，應采用監視式屏蔽橡膠電纜。
